Gebruiksvoorwaarden:
De SMC-8018 van Jiangsu Siming is een algemeen gebruikte bouwmachinesysteem.en het achterste gedeelte gebruikt een 6-sonde schoenen sensor. De schoensensor kan worden gebruikt voor hoogte detectie, en de werking is eenvoudig en betrouwbaar.Het besturingssysteem is gebaseerd op geavanceerde microprocessing-technologie en gebruikt CAN-bustechnologieHet is geschikt voor alle soorten geïmporteerde en binnenlandse merkverhardingsmachines en wordt gebruikt voor automatische nivelleringscontrole bij de bouw van ondersteunende verhardingsmachines.
Functies en kenmerken:
1- Verbeterde producten op basis van 8008;
2. De controller is verbonden met 3 sensoren met één sonde en een boot-type sensor. Het heeft de kenmerken van 8008 eenvoudig ontwerp, handige en flexibele werking en betaalbare prijs.De schoen sensor verbetert de meetnauwkeurigheid en de vermogen tegen interferentie.
Chinese controller:
Het neemt de digitale besturingsmodus aan en vormt een besturingsnetwerk met sensoren via het CAN-busprotocol, dat een sterke schaalbaarheid heeft.
Het systeem heeft een zelfdiagnostiekfunctie en de systeemfouten zijn duidelijk op het scherm te zien.
Selecteren van verschillende bedieningsmodussen volgens de werkomstandigheden, zodat het systeem zich aan de werkomstandigheden kan aanpassen om het optimale bedieningseffect te bereiken;en de gelijkwaardige straallengte kan worden aangepast.
Realtime gegevens op het LCD-scherm, alle bedieningsinterfaces zijn in het Chinees of grafische instructies, waardoor het gemakkelijker te beheersen en handiger te gebruiken is.
Ultrasone sensoren:
Er worden hoogwaardige, krachtige sondes gebruikt.
Gebruik het CAN-busbusysteem om gegevens met de controller uit te wisselen.
Unieke vorm en structuur voor eenvoudig onderhoud en reparatie
De compensatiestaaf van de sensor en de intern ingestelde temperatuurscompensatie kunnen onafhankelijk of gelijktijdig werken.
Alle sensoren zijn uitwisselbaar.
De schoenensensor bestaat uit 6 ultrasone sondes.Om de gemiddelde waarde te verkrijgen, worden slechts 3 gegevens gebruikt die dicht bij de werkelijke detectiewaarde liggen..
De schoensensor kan de hellingsmeter wandelpad, stalen draad of katoen draad vervangen, geen mechanische slijtage, geen kleverig materiaal.
Inleiding in meerdere punten:
Technische parameters:
Werkspanning: 10V~30V
Communicatietype: CANbus
Uitgangsstroom van de regelaar: 5A
Type uitgang van de regelaar: NPN, PNP
Uitgangsfrequentie: 3 Hz
Ultrasone detectiebereik: 25cm~100cm
Resolutie: 0,2 mm
Frequentie van de ultrasone sonde: 200KHZ
Werktemperatuur: -20°C tot 85°C

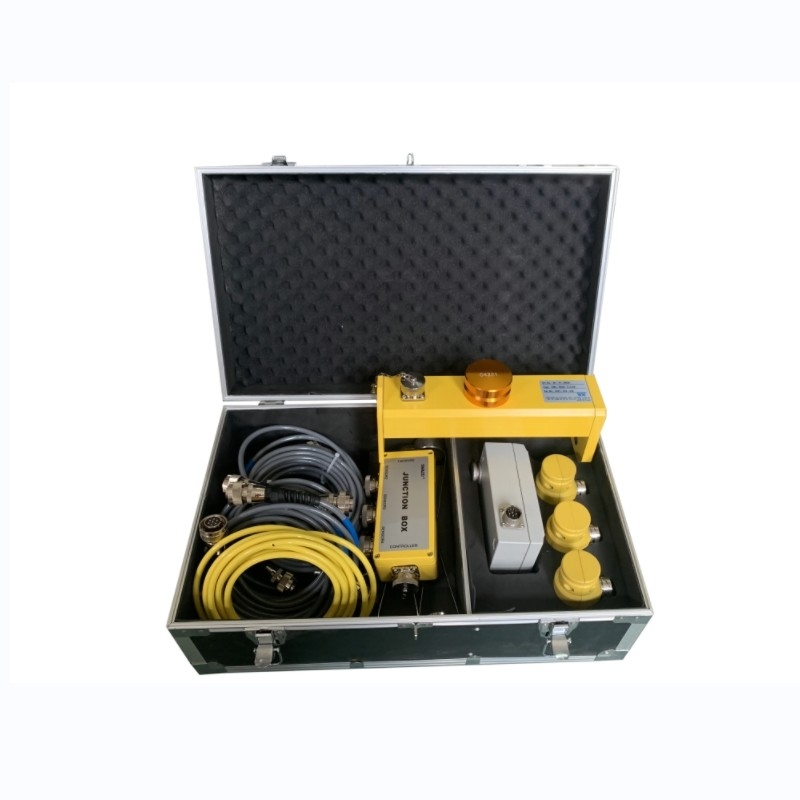

Productconfiguratie:
| Reeksennummer |
naam |
Eenheid |
hoeveelheid |
Opmerking |
| 1 |
8008 hoofdcontroller |
Alleen... |
2 |
|
| 2 |
8008 sensor |
Alleen... |
6 |
|
| 3 |
8428 sensor |
Alleen... |
2 |
|
| 4 |
8008 verbindingsdoos |
Alleen... |
2 |
|
| 5 |
8008 Temperatuurcompensatiestaaf voor sensoren |
individueel |
6 |
|
| 6 |
8008 stroomkabel |
wortel |
2 |
2 m spiraaldraad zwart |
| 7 |
8008 verbindingsdoosdraad |
wortel |
2 |
2m helix geel |
| 8 |
8008 sensorlijn |
wortel |
8 |
Zwarte spiraaldraad 2 meter 4, 1,3 meter 2 |
| 9 |
handvat |
Alleen... |
8 |
|
| 10 |
Montageplaat van de hoofdcontroller |
individueel |
2 |
Schroeven van M10 × 150, 2 stuks (inclusief platte veerwasnutten)
M4×6 binnenste zeshoek, 8 stuks
M4×15 binnenste zeshoek, 4 stuks |
| 11 |
Activiteitskaart van de verbindingsdoos |
individueel |
2 |
Schroeven van M10 × 150, 2 stuks (inclusief platte veerwasnutten)
M4×6 binnenste zeshoek, 8 stuks |
| 12 |
Activiteitskaart voor hangende staven |
Alleen... |
8 |
Schroeven van M10 × 150, 8 stuks (inclusief platte veerwasnutten) |
| 13 |
Locatie ring |
Alleen... |
12 |
bevat 16 stukken M10×25 schroeven |
| 14 |
met een diameter van niet meer dan 50 mm |
verzamelen |
6 |
M8 vleugelmoeren van roestvrij staal, 16 stuks, M8 anti-lossen moeren, 16 stuks |
| 15 |
Verlichtingsapparaat |
Alleen... |
4 |
Schroeven en moeren van de soort M10 × 90, 4 stuks (met inbegrip van platte elastische pads) |
| 16 |
hangstaaf |
wortel |
8 |
|
| 17 |
Aluminiumlegeringsbalk/roestvrijstalenbalk |
Tas |
4 |
M10×35 schroeven, 16 stuks (met inbegrip van veerwielen);
Schroeven van de soort M10×50, 8 stuks (inclusief platte veerspoelen) |
| 18 |
Inwendige beugel van roestvrij staal |
Tas |
2 |
Schroeven van de soort M10×40, 8 stuks (m.u.v. moeren) |
| 19 |
Buitenste beugel van roestvrij staal |
Tas |
2 |
Schroeven van de soort M10 × 40, 16 stuks (met inbegrip van moeren) |
| 20 |
Ronde buis met beugelverbinding |
wortel |
4 |
|
| 21 |
vastzitten |
Alleen... |
8 |
M12×75 schroeven, 16 stuks (inclusief platte elastische pads) |
| 22 |
Standaardonderdelen |
Tas |
1 |
|
| 23 |
kabelband |
wortel |
20 |
|
| 24 |
actieve spalk |
|
|
Configureer volgens de behoeften van de klant |
| 25 |
lasplaat |
|
|
Configureer volgens de behoeften van de klant |
| 26 |
gereedschap |
verzamelen |
1 |
Inclusief nutsmes, 1 17-19 stevige wrench, 1 16-18 stevige wrench, 1 16-18 torx wrench, 1 17-19 torx wrench, 1 12-inch verstelbare wrench |
| 27 |
materiaal |
aandeel |
1 |
Inclusief 1 gebruiksaanwijzing, 2 etiketten, 1 identificatiecertificaat, 1 verzendlijst en 1 gebruikerspeilingsformulier |
